產品介紹

您的當前位置： 首 頁 >> 產品介紹

JPQ系列遞進式分配器(20MPa)

一、概述
JPQ系列遞進分配器是由中碳合金結構鋼制造的首片、尾片和3～8片根據設計需要給油量和出油口數的中間體組合而成。
每個系列的中間片除該系列中給油量最小的規格（含單出油口和雙出油口）以外，其他規格都有帶循環指示器的型式。
二、技術參數
分配器系列
JPQ1
JPQ2
JPQ3
公稱壓力Mpa
20
最小動作壓力Mpa
0.7
1.2
允許******動作頻率 次/min
200
中間片規格
8T 8S
16T 16S
40T 40S
16T 16S
24T 24S
80T 80S
24T 24S
32T 32S
120T 120S
40T 40S
160T 160S
48T 48S
200T 200S
56T 56S
240T 240S
1、一塊中間片的活塞往復一個雙行程為一次循環，一臺分配器的每塊中間片均動作一次循環是該臺分配器的一次循環，一臺分配器的所有中間片在單位時間內的循環次數之和是該臺分配器的動作頻率。
2、工作環境溫度-30～+80℃。
3、使用介質為錐入度不低于290（25℃，150g）1/10mm，過濾精度不低于100mm的潤滑脂或粘度不低于17cSt，過濾精度不低于25μm的潤滑油。

中間片的給油量和出油口數
中間片規格
8T
8S
16T
16S
24T
24S
32T
32S
40T
40S
48T
48S
每口每循環給油量ml
0.08
0.16
0.16
0.32
0.24
0.48
0.32
0.64
0.40
0.80
0.48
0.96
出油口數
2
1
2
1
2
1
2
1
2
1
2
1
中間片規格
56T
56S
80T
80S
120T
120S
160T
160S
200T
200S
240T
240S
每口每循環給油量ml
0.56
1.12
0.80
1.60
1.20
2.40
1.60
3.20
200
4.00
2.40
4.80
出油口數
2
1
2
1
2
1
2
1
2
1
2
1
帶循環指示器的中間片規定代號為“ □ Z”

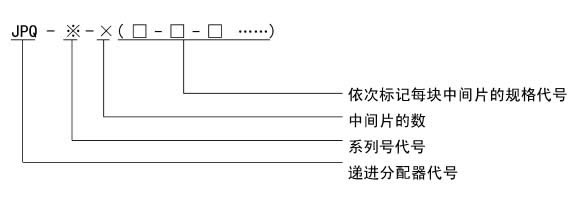

三、型號說明

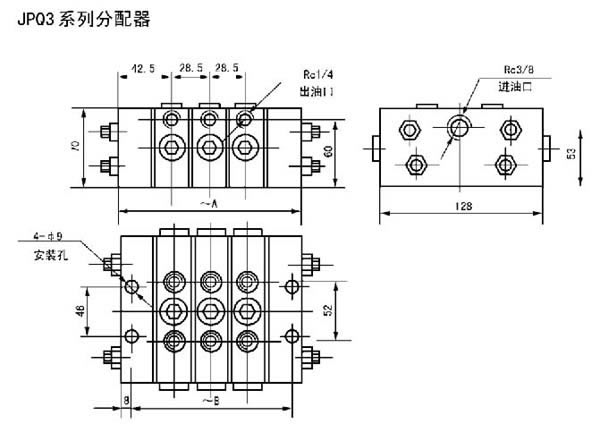

四、外形尺寸
